Kugelgewindetriebe für den Retrofit: So steigern Sie die Effizienz Ihrer CNC-Fräse 2026
Warum ein Retrofit mit Kugelgewindetrieben 2026 sinnvoll ist
Der Austausch von Trapezgewindespindeln gegen Kugelgewindetriebe ist eine der effektivsten Maßnahmen, um die Leistungsfähigkeit älterer CNC-Fräsen zu steigern. Während Trapezspindeln durch Gleitreibung hohe Verluste und thermische Probleme verursachen, bieten Kugelumlaufspindeln eine deutlich höhere Übertragungseffizienz von über 90 %. Dies reduziert nicht nur den Energieverbrauch, sondern ermöglicht auch höhere Vorschubgeschwindigkeiten und eine verbesserte Positioniergenauigkeit. Für Hobbyisten und professionelle Anwender, die eine CNC-Fräse nachrüsten möchten, ist die Wahl der richtigen Spindelgeometrie entscheidend. Die SFU1204 mit 12 mm Durchmesser und 4 mm Steigung eignet sich hervorragend für leichte Fräsarbeiten und 3D-Drucker, während die SFU1605 mit 16 mm Durchmesser und 5 mm Steigung mehr Drehmoment für schwere Zerspanung bietet. Ein Retrofit mit Kugelgewindetrieben erfordert zudem die passenden Endstützen und Kupplungen, um Axialspiel zu minimieren und die Lebensdauer zu maximieren.
Kugelumlaufspindel SFU1204 800mm Gewindespindel Edelstahl Kugelumlaufspindel mit BK10/BF10 Unterstützung Muttergehäuse und Kupplungssatz für CNC-Maschinen
Das SFU1204-Kit von DIBOTISCNC ist der ideale Einstieg für den Umbau kleinerer Fräsen oder 3D-Drucker. Mit 800 mm Länge und Edelstahlausführung bietet es Korrosionsbeständigkeit, während die mitgelieferten BK10/BF10-Stützen und die Kupplung den Retrofit erheblich vereinfachen. Besonders für Bastler, die eine leichte, aber spielfreie Z-Achse suchen, ist dieses Set eine durchdachte Komplettlösung.
Linke Hand SFU1204 C7 Kugelumlaufspindel mit 1204 Flansch, einzelne Kugelmutter, bearbeitetes Ende, passend for CNC-3D-Drucker(500mm)
Die linksgängige SFU1204 C7 von DIBOTISCNC ist eine seltene Spezialität für Anwendungen, die eine gegenläufige Bewegung erfordern, wie etwa Doppelspindel-Fräsen oder spezielle 3D-Drucker-Konfigurationen. Mit 500 mm Länge und gefrästem Ende ist sie direkt einsatzbereit. Die C7-Genauigkeitsklasse ist für die meisten Hobby- und semiprofessionellen Anwendungen völlig ausreichend und bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Die Bedeutung der richtigen Spindelsteigung für die Vorschubgeschwindigkeit
Bei der Auswahl eines Kugelgewindetriebs für den Retrofit spielt die Steigung eine zentrale Rolle. Eine Steigung von 4 mm (z. B. SFU1204) erzeugt ein hohes Drehmoment bei niedrigen Drehzahlen, ideal für Schwerzerspanung oder Gewindeschneiden. Eine Steigung von 5 mm (z. B. SFU1605) bietet einen guten Kompromiss zwischen Geschwindigkeit und Kraft und ist die häufigste Wahl für universelle CNC-Fräsen. Für Anwendungen, die extrem hohe Eilgänge erfordern, können Steigungen von 10 mm oder mehr sinnvoll sein, allerdings auf Kosten der Positioniergenauigkeit. Bei der Planung eines Retrofit-Projekts sollten Anwender daher genau analysieren, welche Materialien sie bearbeiten und welche Oberflächengüte sie erzielen möchten. Die Wahl der Steigung beeinflusst direkt die maximale Vorschubgeschwindigkeit und die erreichbare Auflösung des Systems.

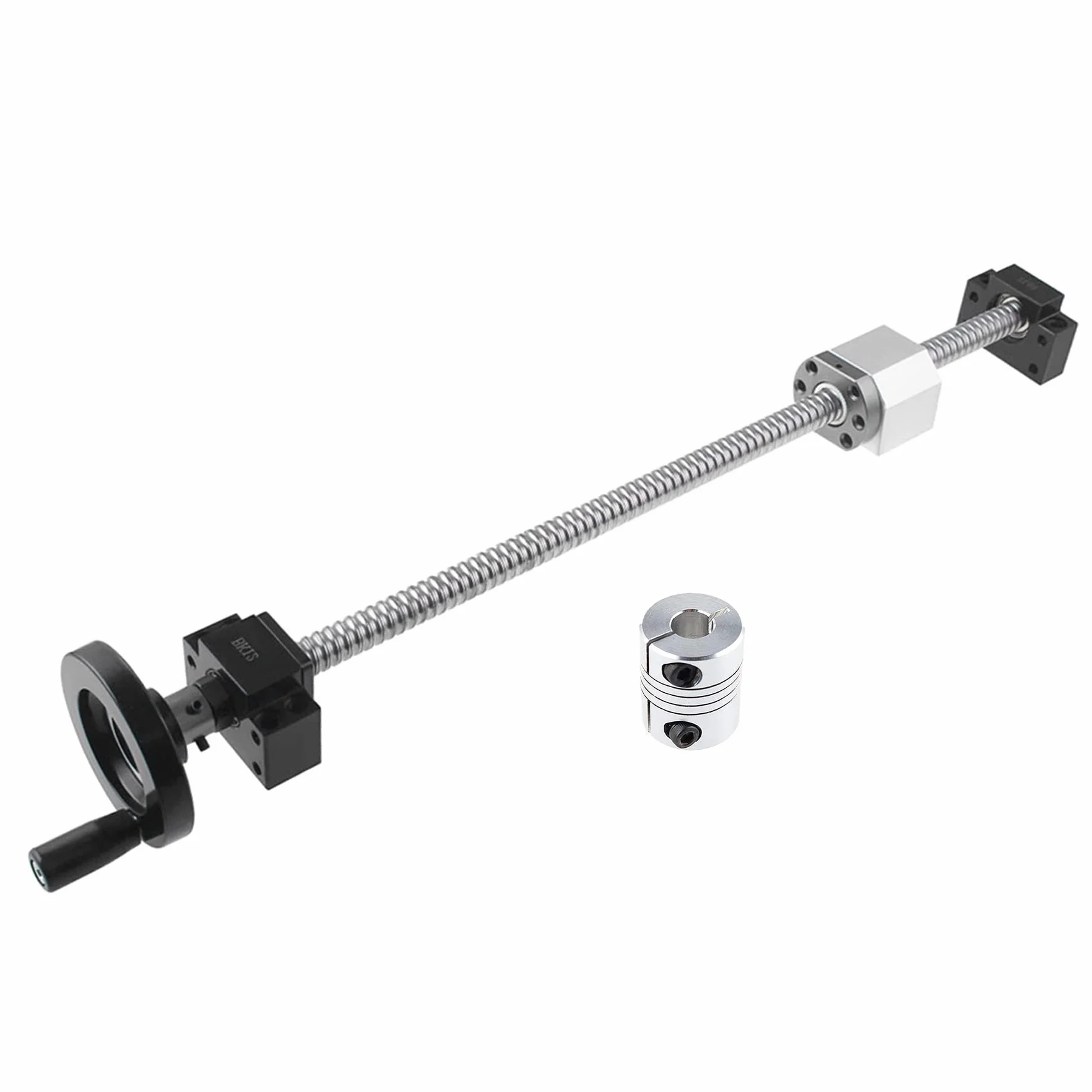

SFU1605 Kugelumlaufspindel 400 mm Kugelumlaufspindeln mit Metallabweiser + Handradmutter BK12/BF12 Endstützlager + Kugelumlaufspindelmuttergehäuse + 6,35 x 10 mm Kupplung für CNC-Maschine
Dieses Komplettset von DIBOTISCNC mit SFU1605, 400 mm Länge, inklusive BK12/BF12-Stützen und Handradmutter, ist perfekt für den Austausch der X- oder Y-Achse einer mittelgroßen Fräse. Die kurze Baulänge von 400 mm eignet sich besonders für kompakte Maschinen oder als Ersatz für verschlissene Spindeln in älteren Modellen. Die beiliegende Kupplung und das Muttergehäuse machen dieses Set zu einer echten Plug-and-Play-Lösung.
Endstützen und Muttergehäuse: Die oft unterschätzten Komponenten
Ein hochwertiger Kugelgewindetrieb entfaltet sein volles Potenzial nur mit passenden Endstützen und einem präzisen Muttergehäuse. Die BK/BF-Serie (z. B. BK12/BF12) bietet eine fest-lose Lagerung, die thermische Ausdehnung der Spindel ausgleicht und Axialspiel minimiert. Viele Anwender unterschätzen, dass eine falsch gewählte Endstütze zu Vibrationen und reduzierter Lebensdauer führen kann. Das Muttergehäuse (z. B. DSG16H) sorgt für eine spielfreie Verbindung zwischen Kugelmutter und Maschinenschlitten. Bei der Auswahl eines Kugelgewindetriebe-Sets sollte daher immer auf die Qualität dieser Komponenten geachtet werden. Ein Set, das alle Teile enthält, spart nicht nur Zeit, sondern garantiert auch die korrekte Passung.
SFU1605 Kugelumlaufspindel 1050mm Gewindespindel Edelstahl Kugelumlaufspindel
Die SFU1605 mit 1050 mm Länge von DIBOTISCNC ist eine ausgezeichnete Wahl für die X-Achse einer größeren Fräse oder einer Plasma-Schneidemaschine. Die Edelstahlausführung bietet zusätzlichen Schutz vor Korrosion in feuchten Werkstattumgebungen. Das Set inklusive Kupplung und BK12/BF12-Stützen ist komplett und ermöglicht einen schnellen Umbau. Die Länge von 1050 mm ist ideal für Maschinen mit einem Arbeitsbereich von etwa 800x800 mm.
Kühlmitteldüsen und Zubehör: Peripherie für den Dauerbetrieb
Neben der Hauptspindel sind auch die Nebensysteme einer CNC-Maschine entscheidend für die Produktivität. Messing-Kugelkühlmitteldüsen, wie sie in diesem Sortiment angeboten werden, ermöglichen eine präzise Ausrichtung des Kühlschmiermittels auf das Werkzeug. Dies ist besonders bei der Bearbeitung von Aluminium oder Stahl wichtig, um Wärme abzuführen und Spanabfuhr zu gewährleisten. Die Düsen mit M6-Gewinde und 12 mm Länge passen in gängige Verteilerblöcke und sind für Drücke bis 33 bar ausgelegt. Ein gut geplantes Kühlmittelsystem verlängert die Standzeit der Werkzeuge und verbessert die Oberflächengüte. Bei der Planung eines Retrofit-Projekts sollte die Integration solcher Peripheriekomponenten nicht vernachlässigt werden.
10 Stück M6 12 mm Messing-Kugel-Kühlmitteldüsen Schraubverschluss für CNC-Drehmaschinen, Fräsmaschinen, Werkzeugmaschinen, Steinbiegemaschinen und Schmuckschnitzmaschinen
Dieses 10er-Pack Messing-Kühlmitteldüsen von DCYCBTH ist eine kosteneffiziente Lösung, um die Kühlung Ihrer CNC-Maschine zu optimieren. Die Düsen aus Vollmessing sind robust und korrosionsbeständig, der Schraubverschluss ermöglicht eine einfache Montage. Mit einem maximalen Betriebsdruck von 33 bar eignen sie sich auch für Hochdruck-Kühlsysteme. Für Werkstätten, die mehrere Maschinen betreiben, ist dieses Set eine praktische Bevorratung.
Längenauswahl und Genauigkeitsklassen: Worauf Sie achten müssen
Die Länge des Kugelgewindetriebs ist ein kritischer Faktor für die Steifigkeit und die maximale Drehzahl. Lange Spindeln neigen bei hohen Drehzahlen zu Durchhang und kritischen Schwingungen. Daher ist es ratsam, die Spindellänge so kurz wie möglich zu wählen, um den Arbeitsbereich abzudecken. Die Genauigkeitsklasse C7 (üblich für gerollte Spindeln) bietet eine Positioniergenauigkeit von etwa ±0,05 mm pro 300 mm, was für die meisten Hobby- und semiprofessionellen Anwendungen ausreicht. Für hochpräzise Anwendungen wie Leiterplattenfräsen sind geschliffene Spindeln der Klasse C3 oder C5 erforderlich, die jedoch deutlich teurer sind. Bei der Auswahl eines Kugelgewindetriebe-Sets sollte auch die Oberflächenbeschaffenheit der Spindel berücksichtigt werden: Edelstahl bietet Korrosionsschutz, während gehärteter Stahl eine höhere Verschleißfestigkeit aufweist.
QUARKZMAN Kugelumlaufspindel SFU1605 (Durchmesser 16mm, Steigung 5mm, Länge 600mm) mit Kugelumlaufmutter Anti-Backlash Kugelumlaufspindel-Kit Standard-Endbearbeitung für BK/BF12
Das QUARKZMAN SFU1605-Kit mit 600 mm Länge ist eine solide Wahl für den Austausch der Y-Achse einer mittelgroßen Fräse. Die Standard-Endbearbeitung für BK/BF12 erleichtert die Montage, und die Anti-Backlash-Mutter sorgt für spielfreie Bewegung. Die Länge von 600 mm ist ein guter Kompromiss für Maschinen mit einem Arbeitsbereich von etwa 400x400 mm. Das Set ist komplett und benötigt nur noch die passenden Endstützen, die separat erhältlich sind.
Kupplungen und Motorhalterungen: Die Verbindung zwischen Antrieb und Spindel
Eine hochwertige Wellenkupplung ist unerlässlich, um die Drehbewegung des Schrittmotors oder Servomotors auf die Kugelumlaufspindel zu übertragen. Elastische Kupplungen gleichen geringe Fluchtungsfehler aus und dämpfen Vibrationen, was die Lebensdauer der Lager erhöht. Die im Lieferumfang vieler Sets enthaltenen Kupplungen mit 6,35 mm auf 8 mm oder 6,35 mm auf 10 mm sind für NEMA23-Motoren ausgelegt. Für größere Motoren (NEMA24) sind spezielle Motorhalterungen und Kupplungen erforderlich, wie sie in manchen Kits angeboten werden. Eine stabile Motorhalterung aus Aluminium oder Stahl verhindert Verwindungen und sorgt für eine präzise Ausrichtung. Bei der Auswahl eines Kugelgewindetriebe-Sets sollte daher immer auf die Kompatibilität der Kupplung mit dem vorhandenen Motor geachtet werden.
Motorhalterung und BK12 Lager-Endstützblock für Nema 24 Servomotor und 16mm Kugelgewindespindel SFU1604 SFU1605 SFU1610 als CNC-Kit-Komponenten
Diese Motorhalterung von CNCYEAH ist speziell für NEMA24-Servomotoren und 16-mm-Kugelgewindespindeln konzipiert. Sie vereint die Funktionen eines BK12-Lagerblocks und einer Aluminium-Motorhalterung in einem Bauteil, was die Montage vereinfacht und die Steifigkeit erhöht. Für Anwender, die einen leistungsstarken Servomotor einsetzen, ist diese Halterung eine sinnvolle Investition, um Durchbiegungen und Vibrationen zu vermeiden. Die präzise Ausrichtung garantiert eine lange Lebensdauer der Spindellager.
Fazit: Der richtige Kugelgewindetrieb für Ihr Projekt
Die Auswahl des passenden Kugelgewindetriebs hängt von mehreren Faktoren ab: der gewünschten Vorschubgeschwindigkeit, der erforderlichen Genauigkeit, der verfügbaren Antriebsleistung und dem Budget. Für Einsteiger und Hobbyanwender sind die SFU1204- und SFU1605-Sets mit einer Länge von 300 bis 800 mm ideal, da sie ein ausgewogenes Verhältnis von Kosten und Leistung bieten. Fortgeschrittene Anwender, die höhere Geschwindigkeiten oder schwerere Materialien bearbeiten, sollten zu längeren Spindeln mit größerem Durchmesser greifen. Unabhängig von der Wahl ist es wichtig, auf die Qualität der Endstützen und Kupplungen zu achten, da diese Komponenten maßgeblich zur Laufruhe und Genauigkeit beitragen. Ein gut geplanter Retrofit mit Kugelgewindetrieben kann die Produktivität einer CNC-Maschine erheblich steigern und die Wartungskosten senken.
