Präzision trifft auf Kostendruck: Der ultimative Leitfaden für Kreuzrollenführungen unter 200 € im Jahr 2026
Warum Kreuzrollenführungen? Eine Systematik jenseits der Kugelumlaufführung
Kreuzrollenführungen, auch als Kreuzrollentische bekannt, sind das Rückgrat präziser manueller Positionierung in Laboren und Produktionsmaschinen. Im Gegensatz zu Kugelumlaufführungen, die bei Punktkontakt arbeiten, bieten Kreuzrollen durch ihren Linienkontakt eine deutlich höhere Steifigkeit und Dämpfung. Dies macht sie zur ersten Wahl für Anwendungen, bei denen es auf minimale Taumelbewegung und höchste Wiederholgenauigkeit ankommt – etwa bei der Justage optischer Systeme oder der Feinpositionierung in der Mikroskopie. Für den anspruchsvollen Anwender, der eine „Präzisions-Feinabstimmungsplattform für optische Verschiebungen“ sucht, ist die Wahl zwischen einer X-, XY- oder XYZ-Achse nicht trivial. Der vorliegende Marktüberblick konzentriert sich auf manuelle Tische mit Mikrometerantrieb, die das beste Preis-Leistungs-Verhältnis für Hobbyisten, Entwickler und kleinere Fertigungsbetriebe bieten.

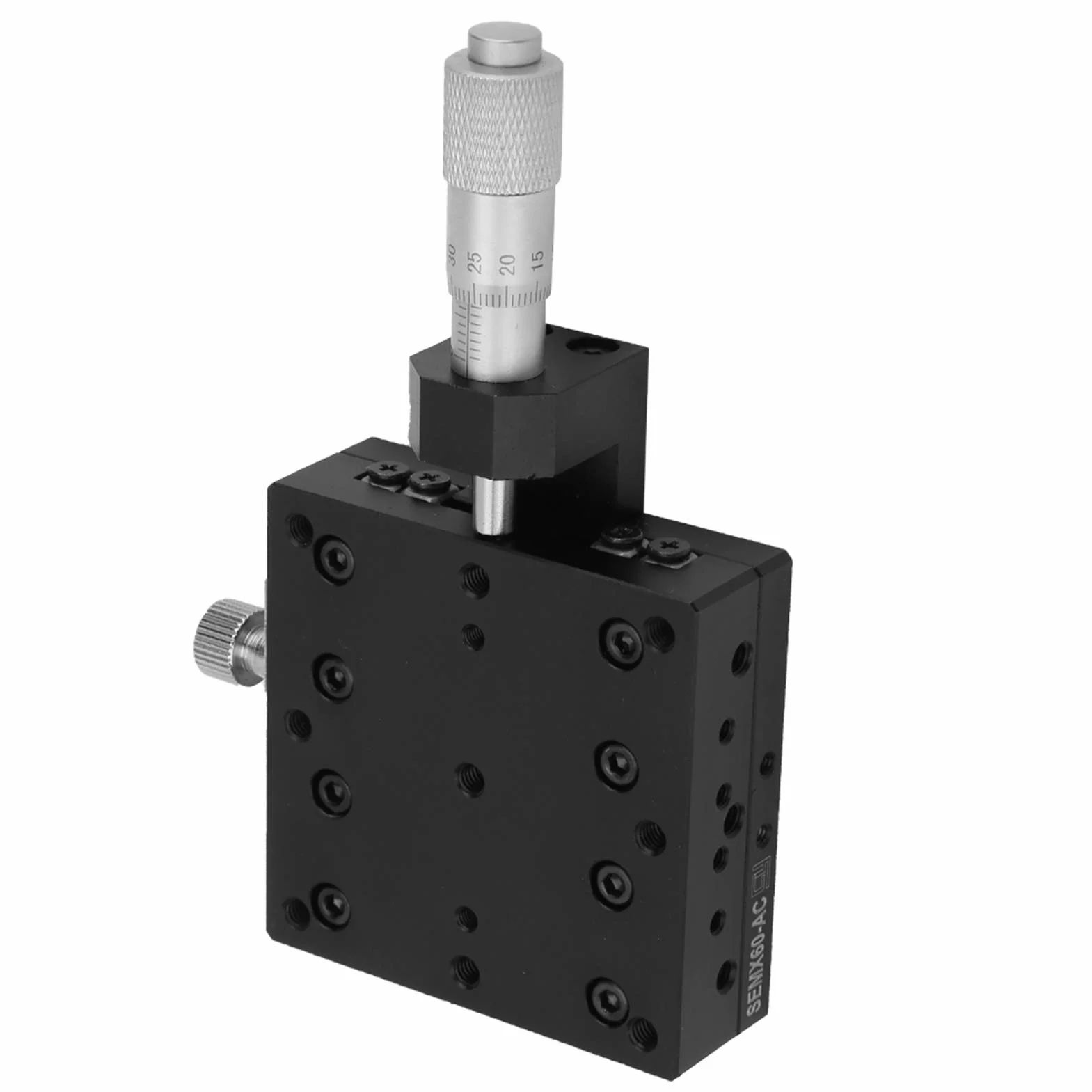

Manueller Lineartisch, Manuelle Trimmplattform, X-Mikrometer Manuelle Feinabstimmung Kreuzrollen-Präzisionslineartische 60 * 60 Mm für Präzisionsinspektion und Gerätepositionierung
Der günstigste Einstieg in die Welt der Kreuzrollenpräzision. Dieser 60x60 mm große X-Tisch überzeugt durch seinen soliden Aluminiumaufbau und die direkt ansprechende Mikrometerfeinabstimmung. In der Praxis fällt sofort die spielfreie, aber dennoch leichte Gängigkeit auf, die für wiederholte Justagearbeiten an Prüfvorrichtungen ideal ist. Die schwarz eloxierte Oberfläche ist nicht nur korrosionsbeständig, sondern verleiht dem Tisch auch eine professionelle Optik. Für Labore, die ein zuverlässiges „Trimmlager für Produktionsmaschinen“ benötigen, ohne das Budget zu sprengen, ist dies eine klare Empfehlung.
Ein oft übersehener Aspekt bei der Auswahl ist die tatsächliche Oberflächengüte der Führungsbahnen. Viele günstige Modelle aus dem unteren Preissegment weisen Unebenheiten auf, die das reibungslose Gleiten beeinträchtigen und zu Hysterese führen. Die hier vorgestellten Tische der mittleren Preisklasse, insbesondere die SEMY-Reihe, setzen auf eine präzise geschliffene und geläppte Oberfläche, die eine nahezu konstante Vorspannung über den gesamten Verfahrweg garantiert. Dies ist entscheidend für eine „Feinabstimmung der Verschiebung“ im Mikrometerbereich, wie sie bei der Kalibrierung von Sensoren oder der Montage von Lasermodulen erforderlich ist. Die Wahl des richtigen Tisches kann hier den Unterschied zwischen einer einmaligen Einstellung und ständigem Nachjustieren ausmachen.

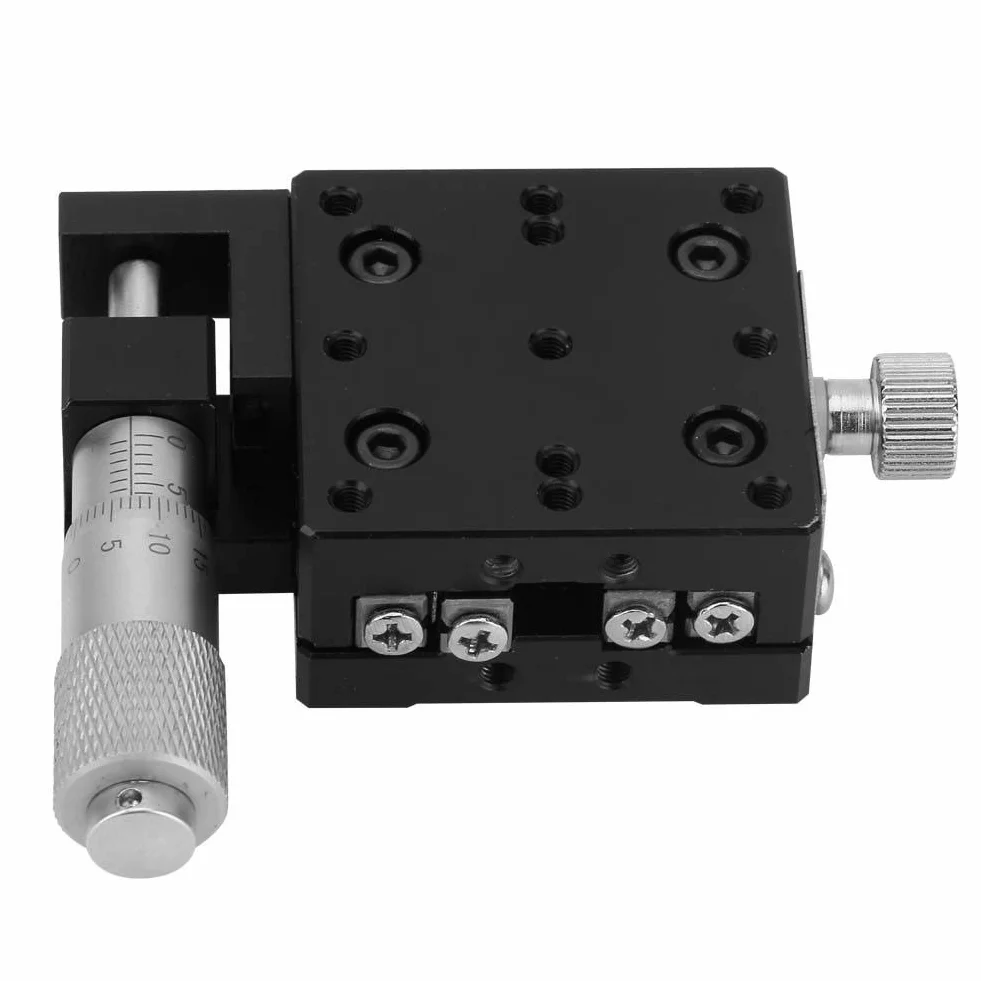

SEMX40-AS X Micrometh Manual Feine Tuning Cross Roller Präzision Lineare Stufen X Lineare Stufen Für Produktionsmaschinen-Testgeräte 40 * 40 Mm
Der SEMX40-AS ist ein Paradebeispiel für kompakte Bauweise ohne Qualitätsverlust. Mit einer Plattform von nur 40x40 mm ist er für beengte Platzverhältnisse konzipiert, etwa in integrierten Testgeräten oder kleinen optischen Aufbauten. Die Kreuzrollenführung arbeitet bemerkenswert ruckfrei und erlaubt eine 0,01-mm-Skalierung, die sich feinfühlig einstellen lässt. Besonders hervorzuheben ist die massive Ausführung der Basisplatte, die Vibrationen effektiv ableitet. Für Entwickler, die nach einer „manuellen Positionierplattform für Laborforschung“ suchen, bietet dieses Modell eine unerwartet hohe Steifigkeit bei geringem Gewicht.
XY versus XYZ: Wann lohnt sich die dritte Achse?
Die Entscheidung zwischen einem XY- und einem XYZ-Tisch hängt stark von der Art der Anwendung ab. Für die reine Ausrichtung von Komponenten in der Ebene, wie etwa bei der Montage von Mikrochips oder der Positionierung von Proben unter einem Mikroskop, ist ein XY-Tisch völlig ausreichend. Sobald jedoch Tiefenmessungen oder die Justage von Fokussystemen ins Spiel kommen, wird die dritte Achse (Z) unverzichtbar. Ein 3-Achsen-Lineartisch ermöglicht es, eine Sonde oder ein Werkzeug aus verschiedenen Winkeln und Höhen an das Werkstück heranzuführen. Allerdings steigen mit jeder zusätzlichen Achse auch die Anforderungen an die Parallelität und Rechtwinkligkeit der Führungen. Günstige XYZ-Tische haben hier oft Probleme mit der Orthogonalität, was zu Abweichungen im Mikrometerbereich führt. Ein gut konstruierter XY-Tisch mit nachträglich montierter Z-Achse ist manchmal die präzisere Lösung als ein integriertes, aber schlecht justiertes 3-Achsen-System.

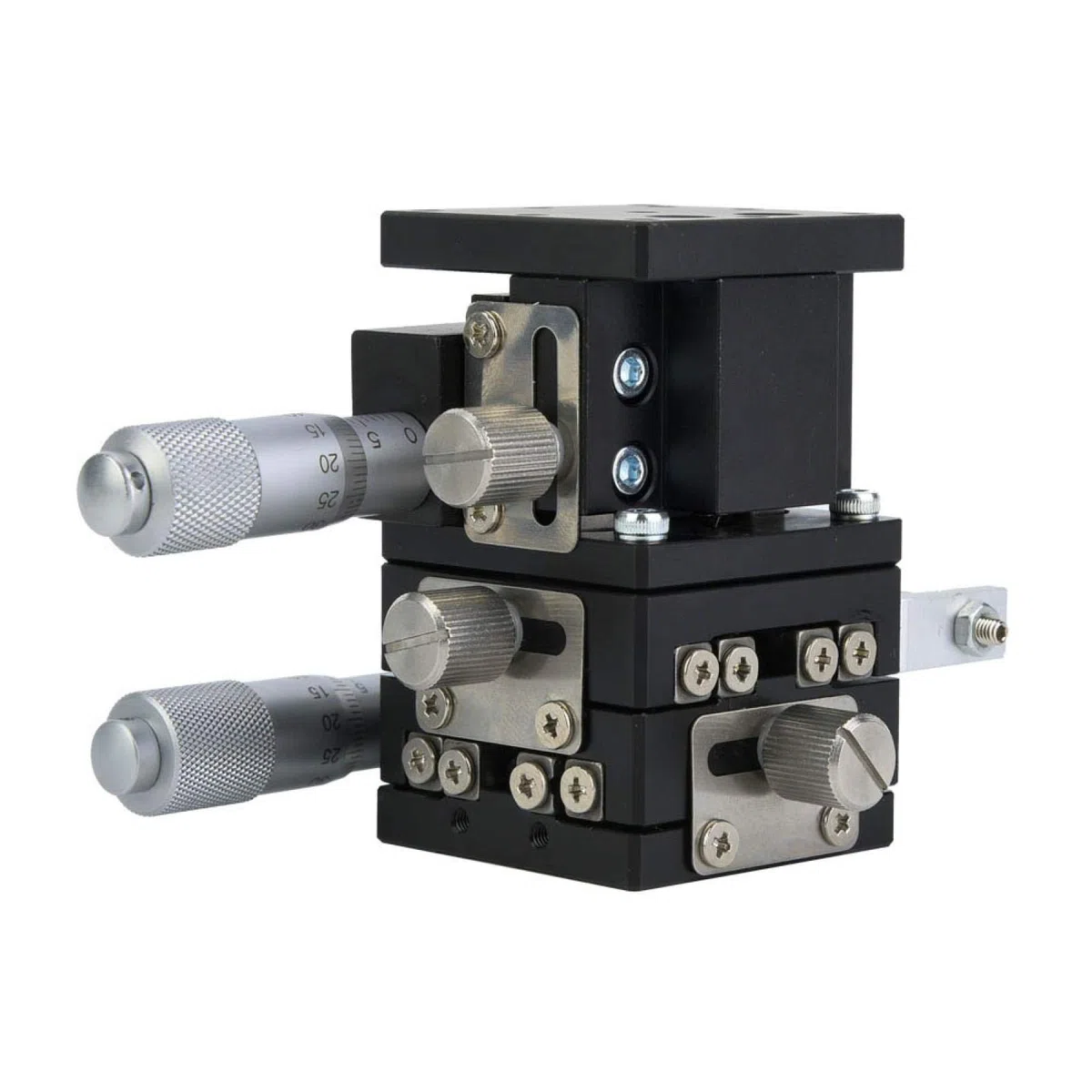

Manueller XYZ-Lineartisch mit 3 Achsen, LD40-LM 3-Achsen-XYZ-Lineartisch zum Trimmen von Plattformlager-Tuning-Schiebetisch 40x40mm
Der LD40-LM bietet ein komplettes XYZ-Paket zu einem fairen Preis. Die Mikrometerköpfe für alle drei Achsen ermöglichen eine unabhängige Feinjustierung, was in der Praxis für Anwendungen wie die Ausrichtung von Faseroptiken oder die Positionierung von Messspitzen unerlässlich ist. Die Aluminiumlegierung mit schwarzer Eloxierung sorgt für Langlebigkeit, und die Montage auf optischen Breadboards wird durch die standardisierten Bohrungen erleichtert. Besonders positiv fällt die geringe Bauhöhe auf, die den Tisch auch für vertikal eingeschränkte Räume geeignet macht. Für eine „Präzisionsinspektion mechanischer Geräte“, bei der mehrere Freiheitsgrade benötigt werden, ist dies ein äußerst praktikables Werkzeug.
Die Rolle der Vorspannung in Kreuzrollenführungen
Ein entscheidendes Qualitätsmerkmal, das in Produktbeschreibungen oft unterschlagen wird, ist die Vorspannung der Kreuzrollen. Eine zu geringe Vorspannung führt zu Spiel und damit zu Positionsungenauigkeiten, während eine zu hohe Vorspannung den Verschleiß erhöht und die Bewegung schwergängig macht. Hochwertige Tische wie die SEMY-Reihe verwenden eine Nullspiel-Vorspannung, bei der die Rollen unter leichter Druckvorspannung stehen, um eine maximale Steifigkeit ohne nennenswerte Reibung zu erreichen. Bei der Auswahl einer „Kreuzrollenführung für optische Instrumente“ sollte man daher auf Herstellerangaben zur Vorspannungsklasse achten. Ein Tisch, der sich zu schwergängig anfühlt, ist nicht unbedingt präziser, sondern oft nur schlecht eingestellt. Für den Dauerbetrieb in der Produktion ist eine moderate Vorspannung mit einer langen Lebensdauer der Rollenbahnen vorzuziehen.
XY Lineartisch SEMY100-AC，100 * 100 * 40 mm Cross Roller Type Mikrometer-Differentialkopf Trimmplattform für Labor-Präzisionsinspektion，Positionierung und Bewegung mechanischer Geräte
Der SEMY100-AC ist ein echter Brummer unter den XY-Tischen und bietet eine großzügige 100x100 mm Arbeitsfläche. Die massive Bauweise aus Aluminium mit schwarzer Eloxierung verleiht ihm eine hohe Belastbarkeit, ohne dass die Feinjustierung leidet. Der Mikrometer-Differentialkopf arbeitet extrem präzise und erlaubt eine Einstellung auf wenige Mikrometer genau. In der Praxis eignet sich dieser Tisch hervorragend für die Positionierung schwererer Baugruppen oder als Basis für komplexere Aufbauten. Für Labore, die eine „Trimmplattform für Labor-Präzisionsinspektion“ benötigen, die auch unter Last noch spielfrei agiert, ist dies eine Investition, die sich durch hohe Standzeit und Reproduzierbarkeit auszahlt.

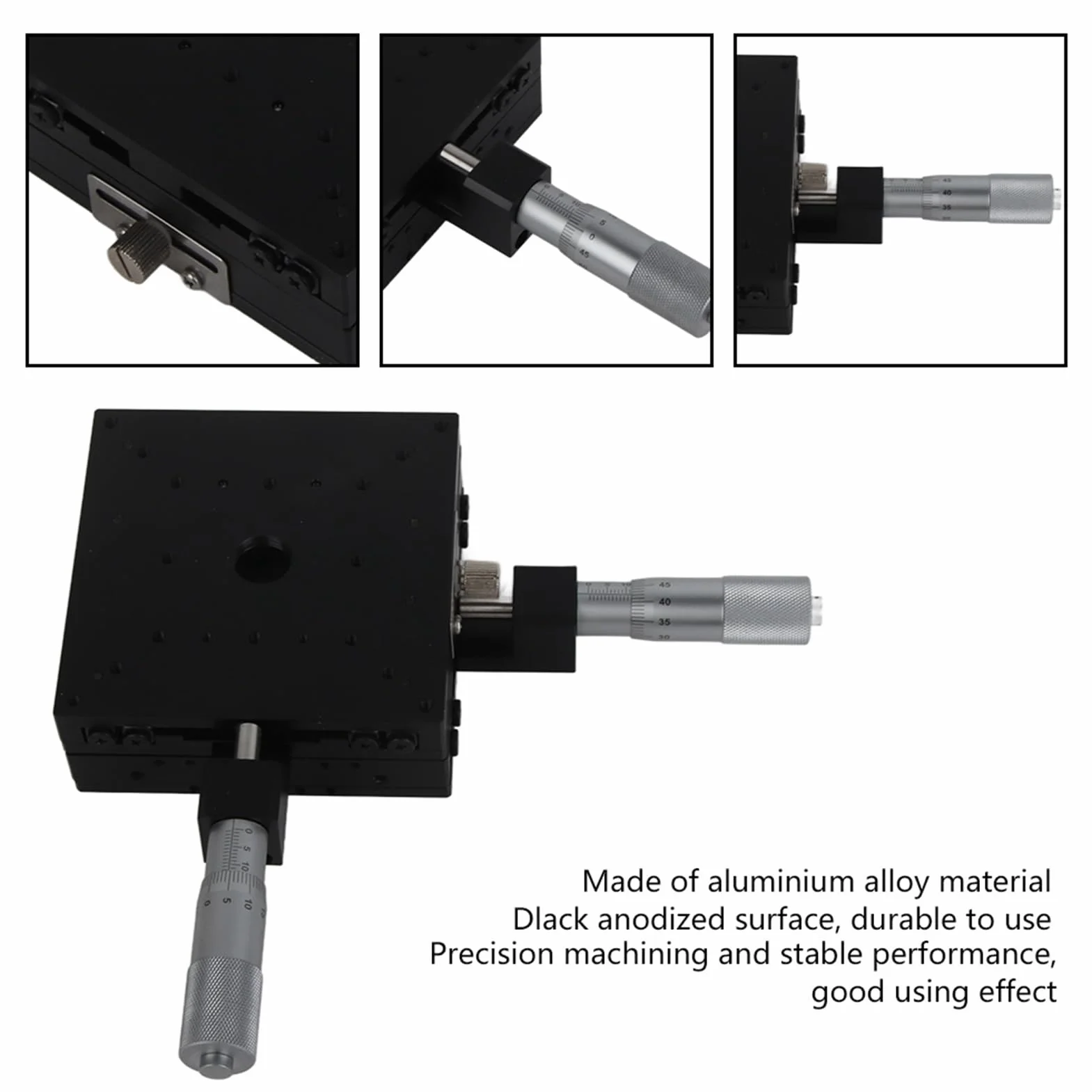

XY-Lineartisch Mikrometer Manueller Schiebetisch Trimmplattform Kreuzrollenstufen (SEMY100-AC 100 * 100 * 40mm)
Eine hervorragende Alternative zum SEMY100-AC, ebenfalls mit 100x100 mm Plattform. Die Verarbeitung ist auf einem hohen Niveau, die schwarz eloxierte Oberfläche ist kratzfest und die Führungen laufen butterweich. Besonders erwähnenswert ist die klare Skalierung der Mikrometerköpfe, die ein schnelles und sicheres Ablesen ermöglicht. Dieses Modell ist ideal für Anwender, die eine „Precise XY Positionierung für mechanische Geräte“ suchen, ohne auf die Robustheit eines größeren Tisches verzichten zu wollen. Der Preis ist im Vergleich zur Konkurrenz sehr attraktiv, ohne dass spürbare Abstriche bei der Genauigkeit gemacht werden müssen.
Abschließend sei auf ein häufig vernachlässigtes Zubehör hingewiesen: die Befestigungsschrauben und Unterlegscheiben. Viele Tische werden ohne passende Montageschrauben geliefert, was den Einbau auf einem optischen Breadboard oder einer Maschinenbasis erschwert. Es empfiehlt sich, beim Kauf eines „Lineartischs für Produktionsmaschinen und Testgeräte“ auf die mitgelieferten Befestigungsoptionen zu achten. Einige Hersteller bieten Klemmblöcke oder Zentrierringe an, die eine wiederholbare Montage mit hoher Genauigkeit ermöglichen. Für den professionellen Einsatz ist dies ein Muss, um die theoretische Präzision des Tisches in der Praxis auch tatsächlich abrufen zu können. Die hier vorgestellten Modelle von Keenso, DEWIN und Jectse bieten in dieser Hinsicht eine solide Basis für den anspruchsvollen Anwender.
